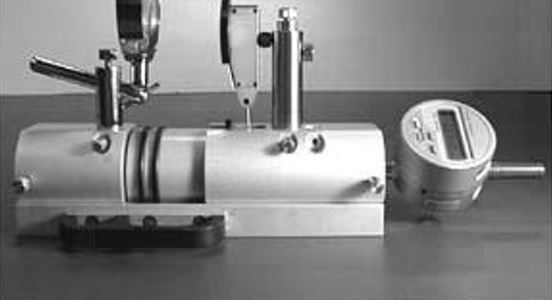

DG 25

Verifica di Comparatori & Alesametri


DG 25

icona_round1

MISURAZIONE

Per la verifica periodica di comparatori e alesametri

icona_round1

PORTATILE

L'unità può essere facilmente portata dove è più semplice eseguire il controllo.

icona_round1

MICRONET

Il software MicroNet costituisce il naturale completamento dell'unità per la gestione e la misurazione degli strumenti

icona_round1

OFFICINA

I controlli possono essere fatti direttamente in officina


Accessori

Dial and digital indicator
Comparatori analogici e digitali

I comparatori possono essere verificati direttamente in loco, per comparazione con un master certificato. Procedure di verifica disponibili su richiesta.

Analogue probe
Sonde

Grazie alla sua portabilità, è possibile effettuare il controllo delle sonde direttamente in officina, eliminando il problema di smontare il lettore.

Lever type indicator
Comparatori a leva

I comparatori a leva possono essere facilmente controllati.

Long lever indicator
Comparatori a leva lunga
  • massima lunghezza leva 40 mm / 1.5"
  • diametro di montaggio orizzontale 8 mm
  • attacco per comparatori con diametro di montaggio 4 mm e angolo di 12°
Bore Gage
Alesametri

Verifica alesametri: corsa del dito mobile.

Vertical usage
Uso in verticale

Il DG 25 può essere agevolmente montato su di uno stativo per potere lavorare in posizione verticale

Computer connection
Collegamento al PC

Il collegamento a PC consente la lettura automatica del dato.

Magnifying Glass
Lente di ingrandimento

La lente di ingrandimento aiuta l'operatore ad allineare correttamente i comparatori analogici.

Magnifying Glass

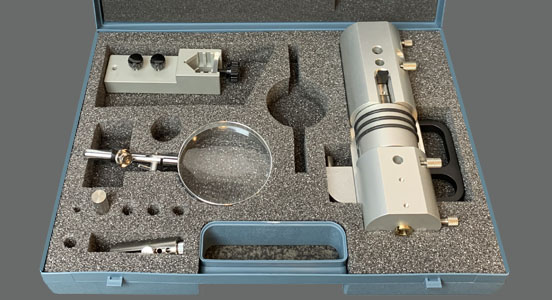

Valigetta accessori
  • comparatore master (su richiesta)
  • lente di ingrandimento
  • supporto per comparatori a leva
  • bussola di riduzione 8÷10 mm e 3/8" (in relazione alla nazione)
  • supporto alesametri

Specifiche

Campo di misura

25 mm | 1 Inch



Precisione

In relazione al master utilizzato. Alcuni esempi possibili sono riportati di seguito:

Esempio 1: unità portatile
Lettura 1 µm
Precisione 2 µm
Esempio 2: unità portatile
Lettura 0.5 µm
Precisione 1 µm
Esempio 3: unità Non-portatile*: sonda Heidenhain
Lettura 0.1 µm
Precisione 0.2 µm
(*) richiede rete elettrica e lettore esterno
